詳細情報 |
|||
製品名: | 外的な2.4GHzコネクターの台紙のアンテナ | 周波数範囲: | 2400-2483 MHz |
---|---|---|---|
利益: | 0 dBi | VSWR: | < 2=""> |
インピーダンス: | 50オーム | 分極: | 線形 |
力の処理: | 1つのW | 空中線指向性図: | 全方向性 |
アンテナ カバー: | TPE | アンテナ基盤: | 黄銅 |
色: | 黒い | 重量: | 5g |
コネクター: | まっすぐなSMAの男性 | ||
ハイライト: | 全方向性WIFI Bluetoothのアンテナ,1本のW WIFI Bluetoothのアンテナ,2.4GHz表面の台紙WIFIのアンテナ |
製品の説明
1. 製品名:

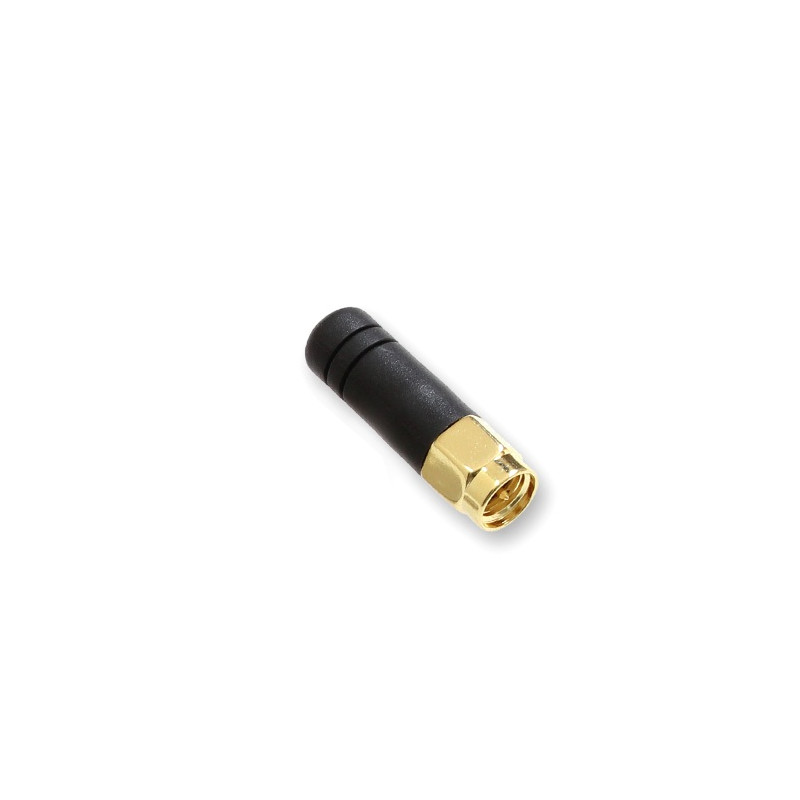

外的でまっすぐなSMAの男性2.4GHzのミニチュア コネクターの台紙WIFIのアンテナ
2. 記述
--2.1適用:
WLAN
無線伝達モジュール
Zigbee
Bluetooth
--2.2特徴:
0dBi利益
まっすぐなSMAのオス・コネクタ
TPEハウジング
長さ30mm
迎合的なRoHS
3. 導入
全方向性アンテナは均一360°空中線指向性図を提供する。全方向性パターンはすべての方向のポイント ツー マルチポイント放送のために適している。このアンテナは主にWLANの適用のために使用される。但し、それはまた指定周波数範囲内の他のいろいろ適用に使用することができる。いつ接点として使用されて、アンテナは適用範囲区域の中心で理想的に取付けられる。
4. Specs
電気特性
1.1 | 頻度 | 2.4 GHz | 2.5 GHz |
1.2 | 利益(ピーク) | 0 dBi |
1.3 | V.S.W.R | 2.0 MAX |
1.4 | リターン・ロス | -10dBの最高 |
1.5 | 放射 | 全方向性 |
1.6 | 分極 | 線形垂直 |
1.7 | 力の処理 | 1W |
機械特性
2.1 | ケーブル | |
2.2 | アンテナ カバー | TPE |
2.3 | アンテナ基盤 | 黄銅 |
2.4 | 実用温度 | -20℃ | +65℃ |
2.5 | 保管温度 | -30℃ | +75℃ |
2.6 | 色 | 黒い |
2.7 | コネクター | SMAのプラグ |
5. アンテナ デッサン
6. VSWR
7. 空中線指向性図
